16.2 Esempio: Configurazione Processo di Gestione Reminder verso Cliente

DESCRIZIONE DEL FLUSSO

Al suo richiamo in un processo Standard o in un altro processo Tool, verrà composta ed inviata una mail automatica all'indirizzo mail dell'Azienda o Contatto associato al Ticket coinvolto fruttando i parametri passati in input.

Nel caso di mancato invio della mail a causa di errore SMTP, il processo attenderà 1 giorno solare prima di riprovare l'invio della mail, questo fino a quando non verrà spedita con successo.

ELEMENTI NECESSARI NEL PROCESSO TOOL

Per fare questo processo ci serviranno gli elementi elencati qui di seguito:

-Condition Task

-Action Task

-Timer Intermediate Catch Event

-Gateway

-End Event

Se il loro funzionamento non è chiaro consigliamo prima di consultare il capitolo 2 del manuale dei processi.

CONFIGURAZIONE DIAGRAMMA DI FLUSSO

Utilizziamo gli elementi citati in precedenza per impostare un diagramma come quello mostrato nella Figura 1



Figura 1

CONFIGURAZIONE DEI SINGOLI ELEMENTI DEL FLUSSO

Procediamo con la configurazione dei singoli elementi che compongono il flusso del processo Tool.

Partiamo dalla Condition Task "Alla chiamata del Processo Tool".

Nella sezione "Quando eseguire il controllo" selezioniamo l'opzione "alla chiamata del tool” mentre nella sezione "Condizioni" inseriamo i parametri in input da prevedere in caso di richiamo all'interno di un processo Standard, ovvero:

- parametro "Ticketid" di Tipo = "Entità" ed Entità = "Ticket" con permessi di obbligatorietà (Figura 2)

- parametri "Destinatario", "Oggetto" e "Corpo" di Tipo = "String" con permessi di obbligatorietà e relativa descrizione necessaria al sistema nel caso in cui si volesse sfruttare tale processo Tool come MCP Tool.

Figura 2

Nella Script Task “Attiva Process Helper” andiamo ad attivare un process helper al fine di poter visualizzare (quando si scatenerà sul record coinvolto) il percorso seguito dal processo Tool e relativi log all'interno del tab "Grafico processo", per approfondimento consultare capitolo 6.5 (Figura 3)

-nel campo “Assegnato a” lasciamo il valore di default proposto dal sistema, ovvero l'utente che sta configurando il processo Tool, in quanto, non esiste alcuna form dinamica associata.

-nel campo “Collegato a” lasciamo il valore di default proposto dal sistema, ovvero l’id del ticket.



Figura 3

Nella Send Task "Invio mail" configuriamo un'azione di invio mail automatica (Figura 4) inserendo i valori presenti all'interno dei parametri di input del processo Tool attraverso la sezione dedicata disponibile nella picklist "Seleziona Opzioni..." (Figure 5 e 6)



Figura 4

Figura 5

Figura 6

Nella Script Task "Salvataggio esito invio mail su Form Dinamica" configuriamo un process helper al fine di sfruttarne la form dinamica per storicizzare il risultato dell’invio della mail.

Configurazione blocco “Process Helper”:

-nel campo “Assegnato a” lasciamo il valore di default proposto dal sistema, ovvero l'utente che sta configurando il processo Tool, in quanto, la form dinamica associata non verrà in alcun modo mostrata agli utenti coinvolti nel processo.

-nel campo “Collegato a” lasciamo il valore di default proposto dal sistema, ovvero l’id del ticket

Il risultato sarà quello mostrato in Figura 7.

Figura 7

Configurazione form dinamica:

Nella form dinamica creiamo il Blocco “Salvataggio esito invio mail su Form Dinamica”.

Per ogni azione di “Invio mail” configurata all’interno del processo, il sistema mette a disposizione le seguenti due variabili selezionabili dalla picklist "Seleziona Opzioni..."(Figura 8 e 9):

- ”Esito positivo?” → viene restituito 1 nel caso in cui NON sia presente alcun tipo di errore SMTP, in caso contrario viene restituito 0

-”Messaggio di Errore” → viene restituita la descrizione dell’errore SMTP riscontrato

Figura 8

Figura 9

Quindi procediamo a ricreare all'interno della form dinamica i campi analoghi per storicizzarli. (Figura 10)

Figura 10

Configurazione azione Resetta Form Dinamica

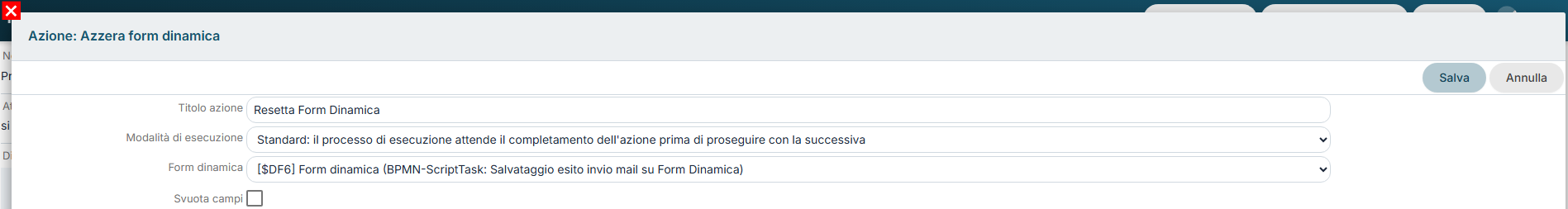

Infine andiamo a creare un’azione di “Resetta Form Dinamica” per fare in modo che vengano resettati i valori dei campi presenti nella form nel caso in cui venga forzata la ri-compilazione del process helper (vedi Figura 11).

Figura 11

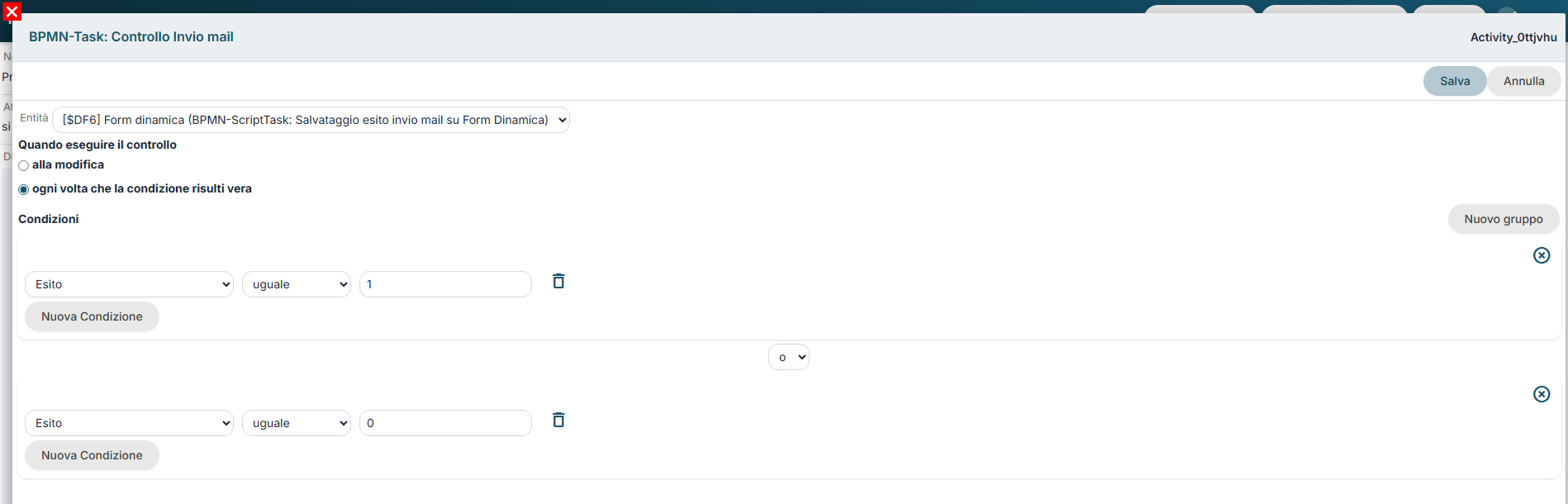

Nella Condition Task “Controllo Invio mail” andiamo ad eseguire un controllo sul campo “Esito” della form del process helper per indirizzare il processo nel ramo relativo in base al valore presente in quel campo (vedi Figura 12)



Figura 12

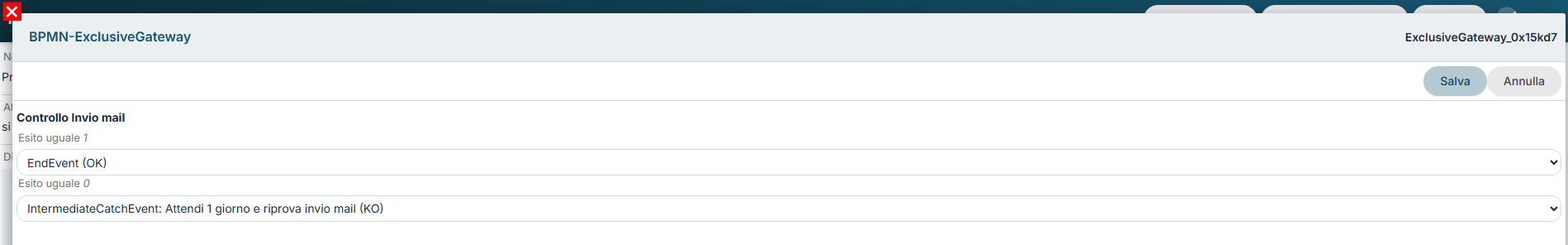

Nel gateway successivo andiamo ad associare ad ogni gruppo di condizioni (inserite nella Condition Task “Controllo Invio mail”) il ramo corrispettivo da percorrere (vedi Figura 13)

Figura 13

Configurazione degli elementi successivi al ramo “OK”

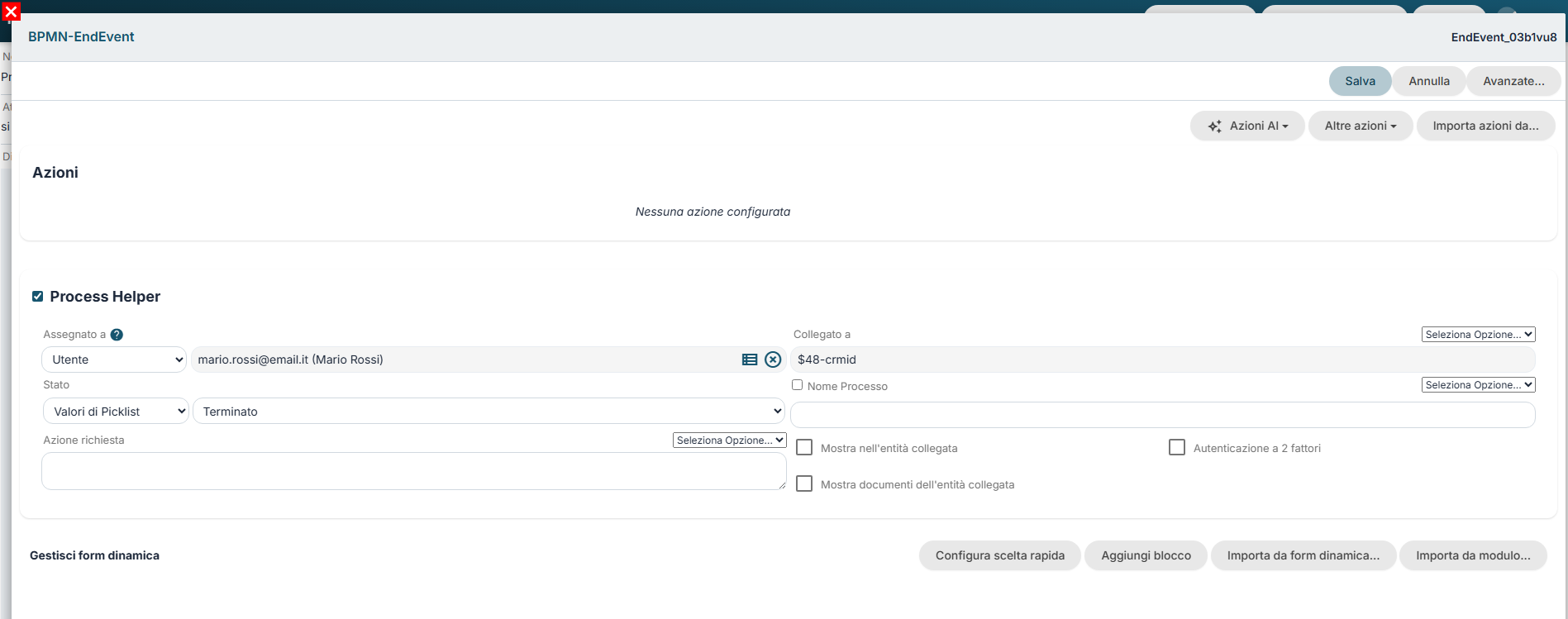

Andiamo ad attivare un process helper nell’endEvent, in quanto, essendo che abbiamo coinvolto un process helper nel processo, si rende necessario andare ad attivare un process helper al suo interno per impostare lo stato del processo in “Terminato” (vedi Figura 14)

Figura 14

Configurazione degli elementi successivi al ramo “KO”

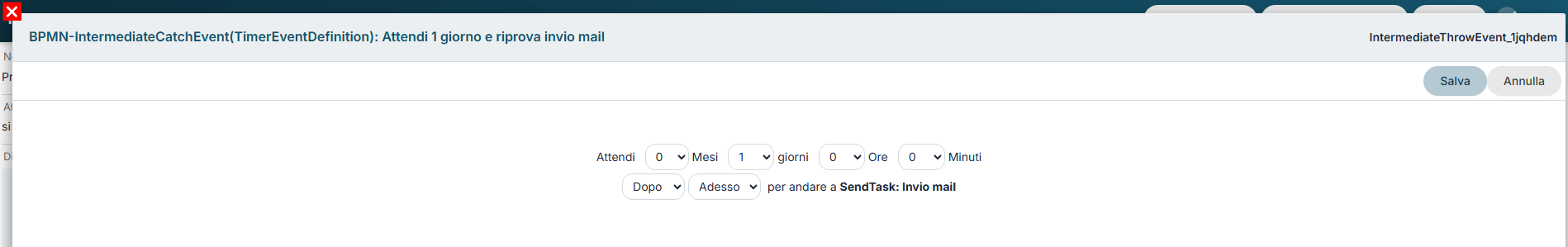

All'interno del timer di tipologia "Intermediate Catch Event" con tag "Attendi 1 giorno e riprova invio mail" andiamo a impostare la configurazione "Attendi 1 giorno dopo Adesso". (Figura 15)

Figura 15
