2.3 Intermediate / Boundary Event Timer

INTERMEDIATE/BOUNDARY EVENT TIMER

Rappresenta un elemento molto utilizzato per la gestione delle tempistiche di svolgimento di task e processi.

Può essere selezionato in rapidamente dal menù a sinistra sempre durante la modalità di modifica del diagramma.

Esistono due gruppi di timer che si differenziano a seconda delle azioni da svolgere e dalle task/elementi coinvolti:

1) Intermediate Event Timer
2) Boundary Event Timer

1) INTERMEDIATE EVENT TIMER

Il primo gruppo è composto da diversi tipi di “Intermediate Event”e vengono utilizzati tra due task/elementi. Possono essere selezionati durante la modalità di modifica del diagramma premendo inizialmente sulla task o elemento da cui poi si deve passare al timer, poi sull’icona raffigurante due cerchi chiamata “Intermediate/Boundary Event Timer”.

A questo punto si deve selezionare il timer appena citato, cliccare sulla chiave inglese e poi selezionare una delle opzioni disponibili.

Timer Intermediate Catch Event

E’ un tipologia di timer utilizzata per attende un determinato periodo di tempo prima di passare alla task/elemento successivo.

Le altre tipologie di Intermediate Event selezionabili non sono al momento implementate.

NOTA BENE: Dalla versione 24.08 sono state completamente eliminate.

In fase di configurazione, cliccando sul simbolo del Timer Intermediate Catch Event, si apre l’interfaccia dedicata dove poter inserire le tempistiche di attesa e la data sulla quale basarsi.

All'interno della prima picklist partendo da sinistra, è possibile indicare se attendere la tempistica indicata PRIMA o DOPO rispetto alla data di riferimento.

Invece nella picklist successiva, vengono resi disponibili tre valori:

- Adesso -> come data di riferimenti prenderà la data-ora (timestamp) del momento preciso in cui il processi si posiziona sul timer.

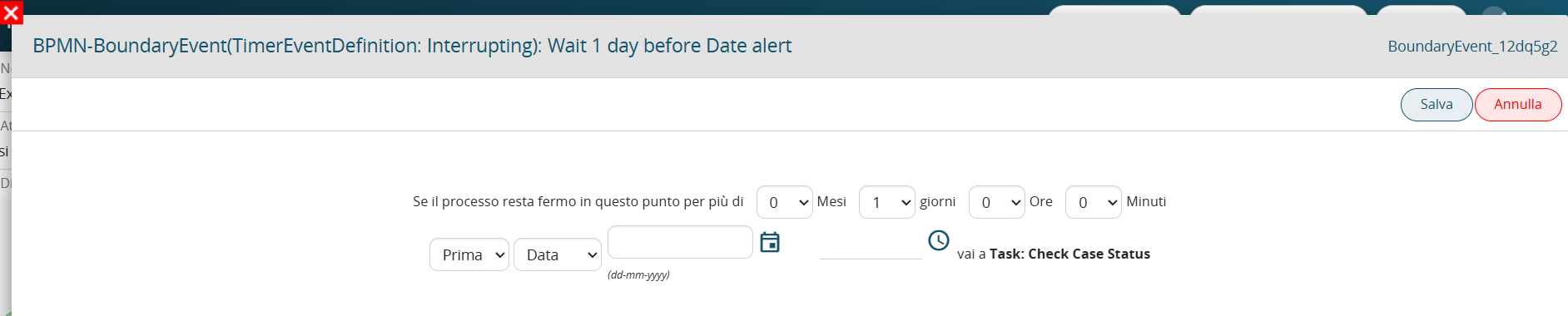

- Data -> permette di inserire un data-ora statici

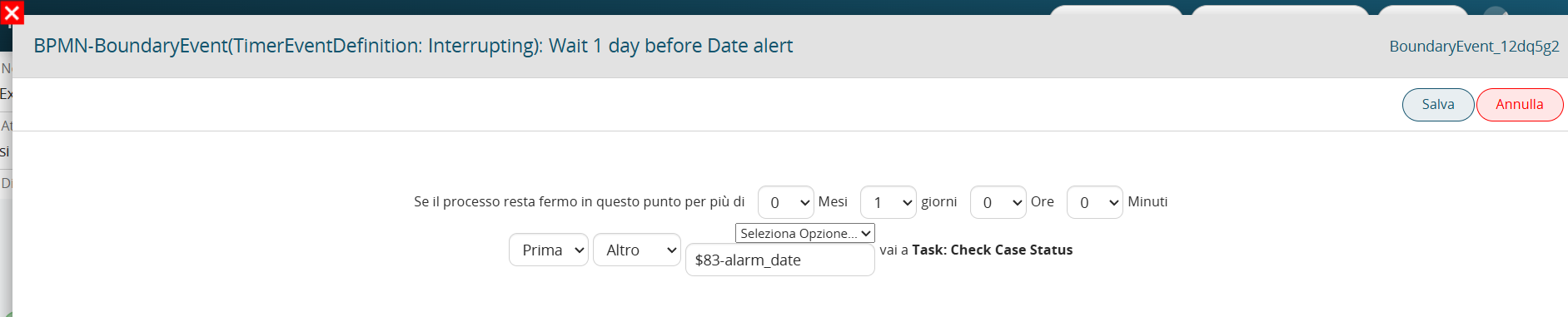

- Altro -> permette di inserire valori dinamici, quindi pescati dai campi data dei moduli coinvolti all'interno del processo.

2) BOUNDARY EVENT TIMER

Il secondo gruppo è composto da diversi tipi di “Boundary Event” che vengono utilizzati sulle task di controllo e si attivano nel momento in cui si rimane fermi su una task per un determinato periodo di tempo.

Possono essere selezionati durante la modalità di modifica del diagramma premendo inizialmente sulla task o elemento da cui poi si deve passare al timer, poi sull’icona raffigurante due cerchi chiamata “Intermediate/Boundary Event”.

A questo punto si deve selezionare il timer appena citato e trascinarlo su uno dei bordi della task di controllo interessata.



(N.B: Se si clicca semplicemente sull’icona verrà creato un “Intermediate Event” collegato alla task da una freccia. Se si vorrà utilizzare quel timer come Boundary Event sarà sufficiente eliminare la freccia e posizionare il timer sulla task interessata).

Una volta fatto questo si deve selezionare il timer, premere sulla chiave inglese e successivamente selezionare una tra le opzioni disponibili.

Timer Boundary Event

Permette di procedere con l’esecuzione delle task/elementi collegate al timer in base a quanto tempo il processo rimane fermo sulla task di controllo su cui si trova il timer stesso.

L’intervallo di tempo viene prestabilito durante la configurazione del timer.
Possono essere utilizzati solamente sulle task di controllo.

Le altre tipologie di Boundary Event selezionabili non sono al momento implementate.

NOTA BENE: Dalla versione 24.08 sono state completamente rimosse.

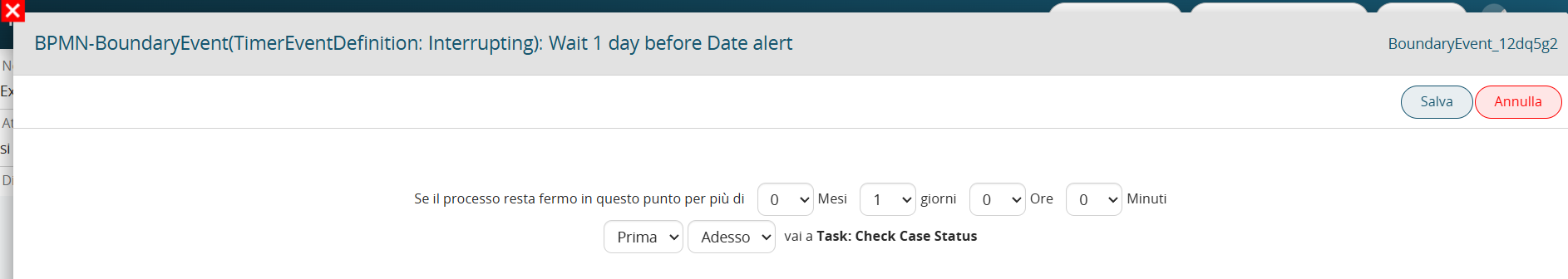

In fase di configurazione, cliccando sul simbolo del Timer Boundary Event, si apre l’interfaccia dedicata dove poter inserire le tempistiche di attesa.
